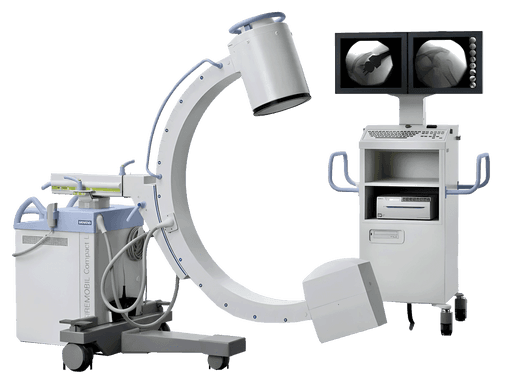

一、基础定位与全称 设备载体：西门子 SIREMOBIL Compact L 移动式骨科 C 臂机 摄像系统官方名称：VIDEOMED DC CCD 光学摄像总成，行业简称 Compact L CCD 原厂物料编号：03769374（Compact-Optics 整套 CCD 光学组件） 核心作用：承接 9 英寸影像增强器（I.I）输出荧光图像，光电转换为模拟视频信号，传输至双监视器与 MEMOSKOP CX 图像存储系统，是整机成像核心部件。 二、整机成像链路逻辑 X 射线 → 影像增强器 I.I（CsI 碘化铯输入屏）→ 荧光输出屏 → CCD 光学镜头组 → CCD 感光芯片 → 信号预处理板 → 视频处理主板 → 手术室双显示器 整套 CCD 集成在 I.I 后端密闭金属屏蔽壳内，统称Compact-Optics 光学模组。 三、CCD 模组硬件分层结构 1. 光学镜头组件 医用定焦大通光镜头，内置电子快门（1/50～1/100000s）、自动光圈； 带机械遮光挡板，设备待机时遮挡光路，防止强光灼伤 CCD 感光芯片； 光路校准刻度，拆装后必须复位校准中心视野。 2. CCD 感光采集板（核心芯片） 1/3 英寸医用级 CCD 传感器，标准 625 线 / 50Hz PAL 制式； 集成自动增益 AGC 电路，自动适配透视强弱，降低图像噪点； 金属屏蔽密封，隔绝 C 臂高压、电机电磁干扰。 3. 前置信号处理驱动板 功能：暗电流校正、图像数字翻转（±220°）、增益均衡、视频信号放大； 输出标准 1Vpp/75Ω 模拟视频信号，分两路供给双监视器。 4. 配套附件 多芯屏蔽传输线缆（连接 C 臂主机视频板）； 独立微型供电电源板（I.I 高压侧隔离供电）； 金属防磁屏蔽外壳，抵御设备内部 Mu 金属、逆变高压干扰。 四、核心技术参数 成像制式：PAL 625 行 50Hz； 图像翻转：数字 ±220° 无畸变； 快门范围：1/50s ~ 1/100000s 电子快门； 自动增益 AGC，低剂量透视下仍保持清晰对比度； 适配 I.I：23cm（9 英寸）/17cm（7 英寸）两种影像增强器； 输出：双路复合模拟视频，支持实时透视 + 图像存储。 五、临床优势 低剂量成像匹配：脉冲透视模式下 CCD 可捕捉微弱荧光，降低患者辐射； 术中视野适配：支持图像任意角度翻转，骨科、创伤、介入手术摆位更直观； 长期稳定：工业级医用 CCD 芯片，抗碘伏、手术室潮湿环境，不易老化； 联动存储：图像实时送入 MEMOSKOP CX，支持定格、多帧叠加、DICOM 输出。
