产品详情

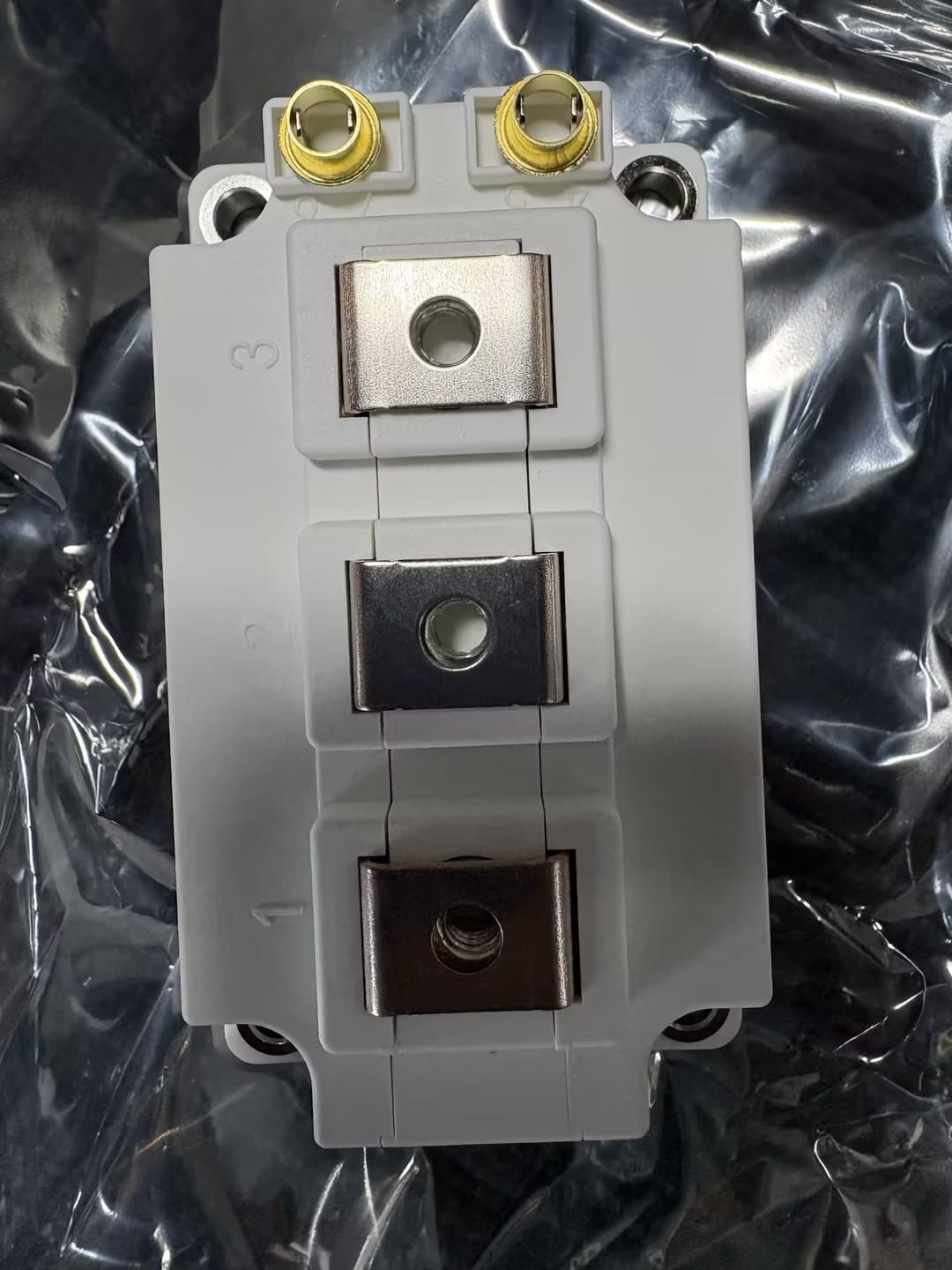

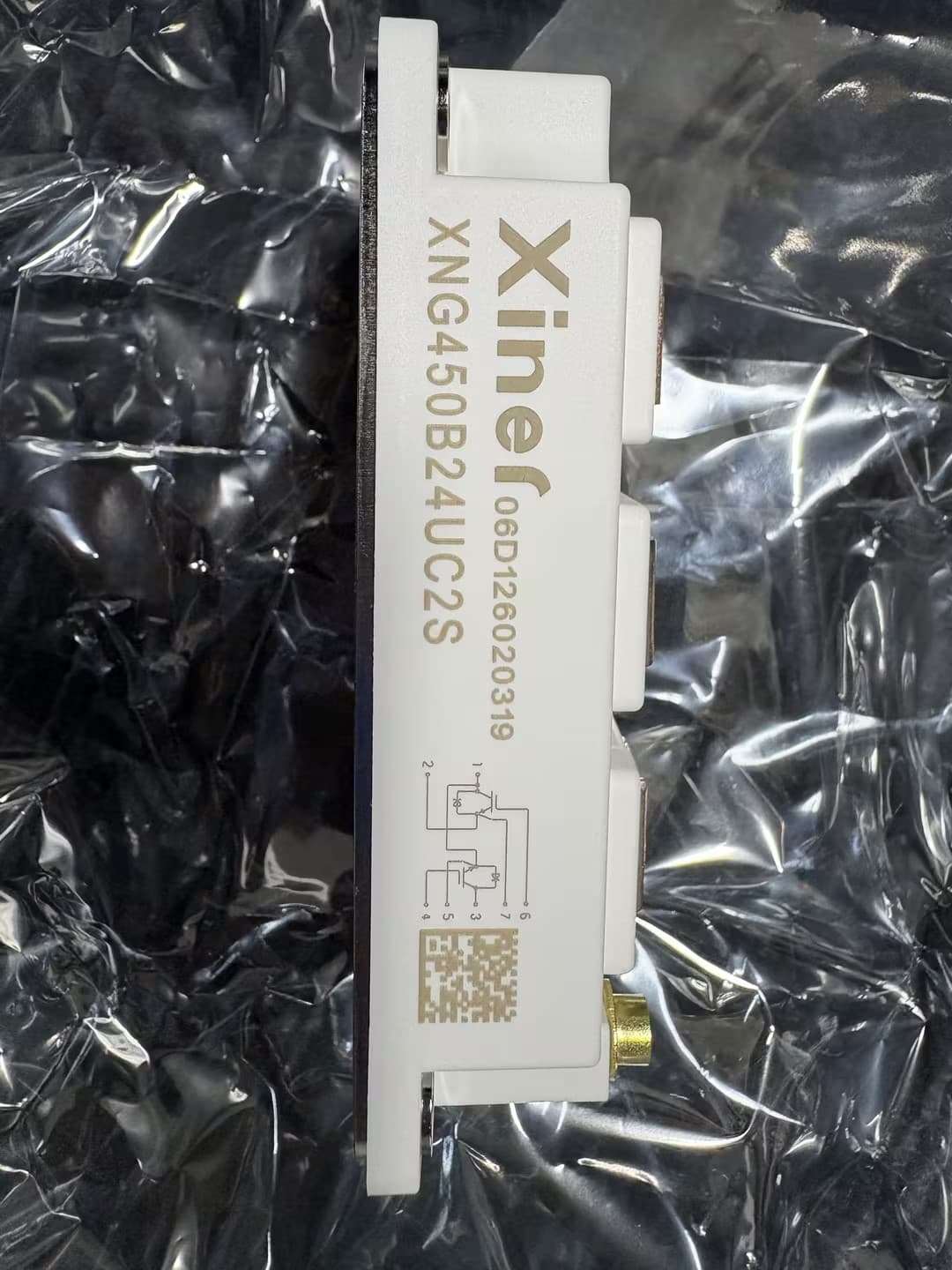

一、基础型号与品牌信息 品牌：Xiner 深圳芯能半导体（Invsemi），国产功率模块厂商 完整型号：XNG450B24UC2S 序列号：06D126020319 电路拓扑：半桥双单元 IGBT 模块（内部两路 IGBT + 配套快恢复 FRD 二极管，和英飞凌 FF100R12RT4 拓扑、封装完全一致） 封装：EconoDUAL 2 标准 34mm 宽外壳，与你上一张英飞凌模块外观、安装孔、引脚定义 1:1 兼容 二、型号编码拆解（参数解读） XNG450B24UC2S XNG：芯能 IGBT 半桥模块系列 450：芯片平台代次，对应1200V 耐压 B24：持续额定电流 100A 等级 UC2S：EconoDUAL2 封装、内置高速续流二极管、工业级散热基板 核心电气参数（对标 FF100R12RT4） 表格 参数 XNG450B24UC2S 英飞凌 FF100R12RT4 Vces 阻断电压 1200V 1200V 额定直流 Ic 100A 100A 内置 FRD 快恢复二极管 两路独立集成 两路独立集成 工作结温 -40℃ ~ 150℃ -40℃ ~ 150℃ 封装 EconoDUAL 2 EconoDUAL 2 适配母线 DC 540V（道特三相 380V 整流母线） 540V 三、引脚逻辑（丝印原理图对照） 功率主端子（侧边金属铜排）：1=C1、2 = 公共 E、3=C2 驱动信号针脚（顶部金色插座）：4/G1、5/E1、6/G2、7/E2 内部结构：上下桥臂各 1 组 IGBT + 反向二极管，单块模块实现逆变 H 桥半桥，整机 DT-INV50B-LW 逆变板共装 2 块组成完整 4 管全桥 四、适配整机场景（蓝韵 DR6600 配套） 适配逆变主板：DT-INV50B-LW（50kW 道特高压板） 配套驱动板：DT-DRV04-LW（PN:81200421 四路 IGBT 驱动小板） 替代关系：可直接无损替换原装英飞凌 FF100R12RT4，无需修改电路、散热、驱动参数 装机数量：单台 50kW 高压发生器需 2 片该模块 五、维修替换注意事项 兼容性：引脚、安装尺寸、驱动阈值完全匹配，替换后 kV/mA 输出无偏差； 配套同步更换：模块击穿后，必须同步更换驱动板对应通道 TLP250 光耦 + 15Ω 栅极限流电阻； 散热要求：底部均匀涂抹导热硅脂，对角均匀锁紧散热螺丝，避免局部过热； 性能对比：国产芯能饱和压降更低，同等负载下发热略小于原装英飞凌，适合长时间透视工况。 六、同系列兼容型号扩容选择 XNG475B24UC2S：1200V/150A，同封装，重载连续曝光机型升级替换款； XNG430B24UC2S：1200V/75A，适配 30kW 小型 DR，不可用于 50kW 主板。
